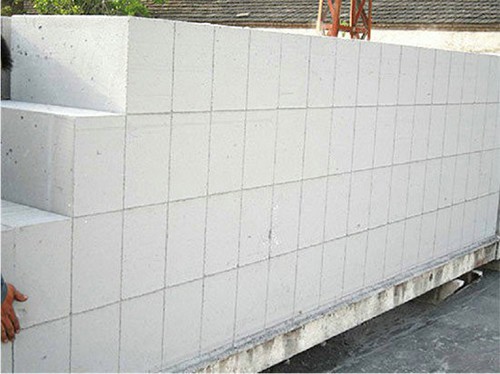

混凝土加气块在切割过程中，有时不仅会出现胚体断裂，还会出现许多不规则贯穿或不贯穿的裂纹，不仅会给产品造成损失，还会极 大地影响产品的合格率。
一、选用原材料质量的影响：
1.粉煤灰：
粉煤灰作为混凝土加气块的主要硅材料，其活性主要与密度、细度和玻璃体含量有关。
当原粉煤灰颗粒较厚或粉煤灰含碳等惰性物质较多时，活性较差，不能与水泥混合。石灰反应充分，水化产品少，产品强度慢而低。这不仅影响浇筑稳定性，而且胚胎性能差，硬化时间长，切割时容易开裂。
处理方法：磨细粉煤灰，以提高粉煤灰的浆液性能：或粗细灰。
2.石灰
石灰以中速石灰为宜。如果使用快速石灰，由于短时间内消解，加热集中在早期阶段，不仅浆液稠化快，气体不光滑，胚体硬化时间长。
在静停阶段，混凝土加气块胚体表面散热较快，造成胚体中心温度高，边角部位温度低，使胚体各部位硬化不一致，切割时容易造成多处裂纹。
处理办法：
1.选用定点窑生产的中速石灰。
2.增加浇注搅拌时间，适当增加石灰用量。
3.改善静止室保温设施，改善胚体内部结构和温度均匀性。
由于许多加工精度或设计不合理，对产品产生裂缝的问题是影响混凝土加气块发展的因素。如果出现这种情况，为了尽快解决这个问题，加气块产品可以更好地生产高质量、合格的产品，企业可以更好地有利于发展。
